Çatı ve Basınçlandırma Fanları
Çatı üstü egzoz hatlarından merdiven boşluğu ve otopark basınçlandırmasına kadar geniş bir uygulama aralığı için üretilen fan serilerimiz. Her modelin kapasite, motor ve ölçü değerlerini aşağıdan inceleyebilirsiniz.
EA-AXIAksiyel Basınçlandırma Fanı
EA Serisi · Aksiyel Fan
EA-AXI – Aksiyel Basınçlandırma Fanı
Aksiyel pervane tasarımıyla yüksek debili hava transferi sağlayan basınçlandırma fanıdır. 5 ve 8 kanatlı pervane seçenekleri, geniş kapasite aralığı ve farklı motor güçleriyle merdiven boşluğu, otopark ve tünel basınçlandırma gibi uygulamalara uygundur.
- 16 farklı kapasite seçeneği
- 380 V besleme
- 2.895 – 95.270 m³/h debi
- 1500 d/d sabit motor devri
- 0,37 – 30 kW motor gücü
- 5 ve 8 kanatlı pervane
Kapasiteler ve model kodları
Bir modelin teknik verilerini görmek için kartı seçin.
-
2.895 m³/h kapasite EA-AXI-400 Teknik veriler
- Kapasite
- 2.895 m³/h
- Motor gücü
- 0,37 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 66 dBA
- Kanat sayısı
- 5
-
4.180 m³/h kapasite EA-AXI-450 Teknik veriler
- Kapasite
- 4.180 m³/h
- Motor gücü
- 0,55 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 69 dBA
- Kanat sayısı
- 5
-
5.845 m³/h kapasite EA-AXI-500 Teknik veriler
- Kapasite
- 5.845 m³/h
- Motor gücü
- 0,55 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 72 dBA
- Kanat sayısı
- 5
-
8.150 m³/h kapasite EA-AXI-560 Teknik veriler
- Kapasite
- 8.150 m³/h
- Motor gücü
- 0,75 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 75 dBA
- Kanat sayısı
- 5
-
13.480 m³/h kapasite EA-AXI-630 Teknik veriler
- Kapasite
- 13.480 m³/h
- Motor gücü
- 1,1 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 80 dBA
- Kanat sayısı
- 5
-
19.210 m³/h kapasite EA-AXI-710 Teknik veriler
- Kapasite
- 19.210 m³/h
- Motor gücü
- 1,5 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 83 dBA
- Kanat sayısı
- 5
-
25.560 m³/h kapasite EA-AXI-800 Teknik veriler
- Kapasite
- 25.560 m³/h
- Motor gücü
- 2,2 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 85 dBA
- Kanat sayısı
- 5
-
30.940 m³/h kapasite EA-AXI-800 Teknik veriler
- Kapasite
- 30.940 m³/h
- Motor gücü
- 3 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 89 dBA
- Kanat sayısı
- 5
-
39.250 m³/h kapasite EA-AXI-900 Teknik veriler
- Kapasite
- 39.250 m³/h
- Motor gücü
- 4 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 90 dBA
- Kanat sayısı
- 5
-
44.635 m³/h kapasite EA-AXI-900 Teknik veriler
- Kapasite
- 44.635 m³/h
- Motor gücü
- 5,5 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 93 dBA
- Kanat sayısı
- 5
-
54.570 m³/h kapasite EA-AXI-1000 Teknik veriler
- Kapasite
- 54.570 m³/h
- Motor gücü
- 7,5 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 94 dBA
- Kanat sayısı
- 5
-
46.200 m³/h kapasite EA-AXI-900 Teknik veriler
- Kapasite
- 46.200 m³/h
- Motor gücü
- 11 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 94 dBA
- Kanat sayısı
- 8
-
62.250 m³/h kapasite EA-AXI-1000 Teknik veriler
- Kapasite
- 62.250 m³/h
- Motor gücü
- 15 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 97 dBA
- Kanat sayısı
- 8
-
69.070 m³/h kapasite EA-AXI-1000 Teknik veriler
- Kapasite
- 69.070 m³/h
- Motor gücü
- 18,5 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 99 dBA
- Kanat sayısı
- 8
-
86.620 m³/h kapasite EA-AXI-1120 Teknik veriler
- Kapasite
- 86.620 m³/h
- Motor gücü
- 22 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 100 dBA
- Kanat sayısı
- 8
-
95.270 m³/h kapasite EA-AXI-1120 Teknik veriler
- Kapasite
- 95.270 m³/h
- Motor gücü
- 30 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 102 dBA
- Kanat sayısı
- 8
Uygulama alanı
Merdiven boşluğu ve otopark basınçlandırma sistemleri · Tünel ve yüksek debi gerektiren havalandırma hatları.
Seri teknik özellikleri
EA-AXI serisinin tamamı için geçerli değerler.
- Kapasite aralığı
- 2.895 – 95.270 m³/h
- Motor gücü
- 0,37 – 30 kW
- Motor devri
- 1500 d/d
- Voltaj
- 380 V
- Ses seviyesi
- 66 – 102 dBA
- Pervane kanat sayısı
- 5 veya 8
- Model sayısı
- 16 kapasite
- Fan tipi
- Aksiyel
Aralık değerleri seri içindeki en küçük ve en büyük model verilerinden alınmıştır. Model bazlı kesin değerler için soldaki kartları açın.

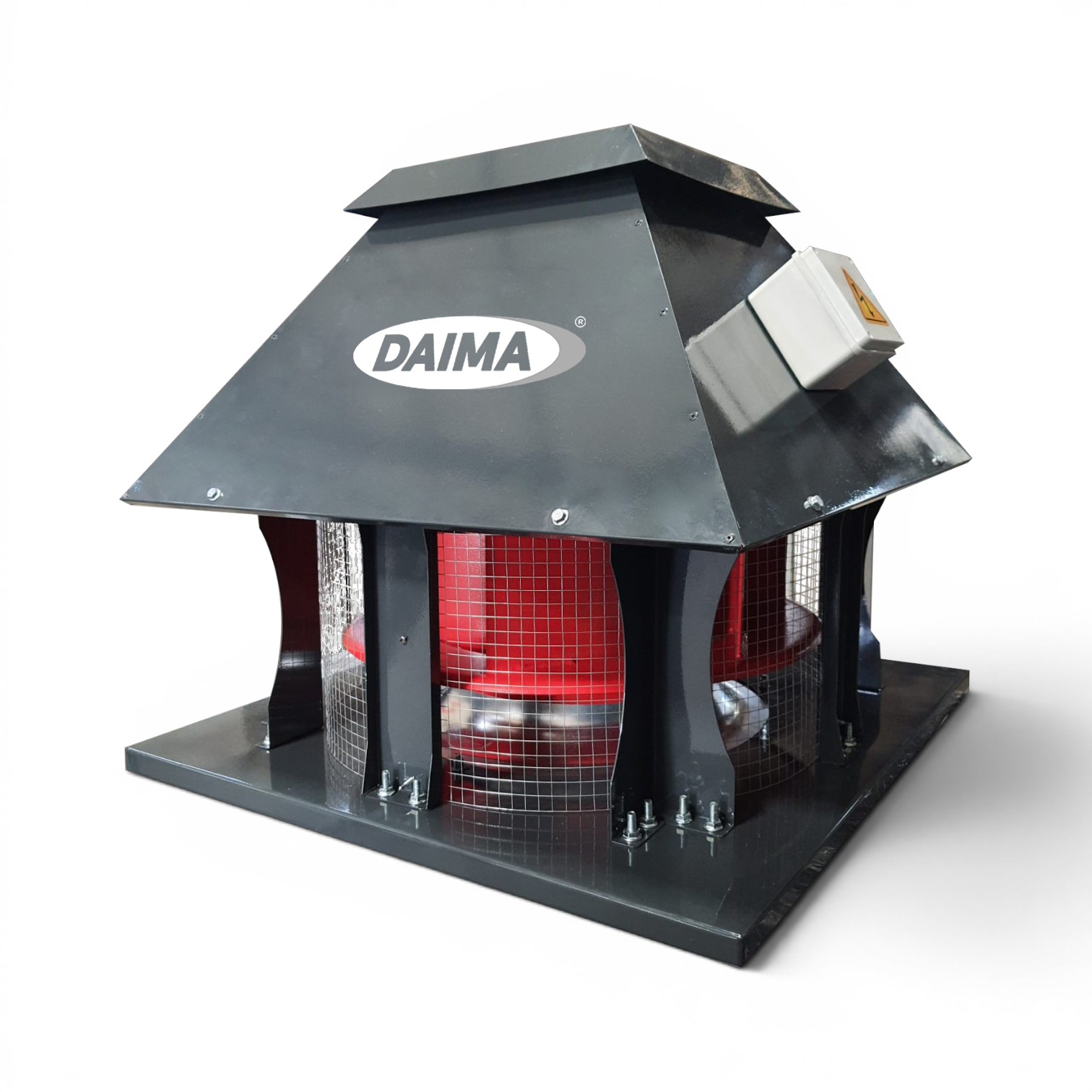

V-ÇTAYüksek Basınçlı Harici Motorlu Çatı Fanı
V Serisi · Çatı Tipi Fan
V-ÇTA – Yüksek Basınçlı Harici Motorlu Çatı Fanı
Harici motorlu, yüksek basınçlı çatı tipi fandır. Motoru hava akışının dışında konumlandığı için sıcak, nemli veya kirli hava hatlarında motor ömrünü korur; çatı üstü montaja uygun kompakt gövdesiyle kolay uygulama sağlar.
- 8 farklı kapasite seçeneği
- Hava akışı dışında konumlanan motor
- 4.000 – 30.000 m³/h kapasite
- 200 – 600 Pa basınç kaybı
- 0,75 – 11 kW motor gücü
- Çatı üstü montaja uygun gövde
Kapasiteler ve model kodları
Bir modelin teknik verilerini görmek için kartı seçin.
-
4.000 m³/h kapasite V-ÇTA-400 Teknik veriler
- Kapasite
- 4.000 m³/h
- Basınç kaybı
- 200 Pa
- Motor gücü
- 0,75 kW
- En
- 900 mm
- Boy
- 900 mm
- Yükseklik
- 450 mm
-
5.000 m³/h kapasite V-ÇTA-450/A Teknik veriler
- Kapasite
- 5.000 m³/h
- Basınç kaybı
- 300 Pa
- Motor gücü
- 1,1 kW
- En
- 950 mm
- Boy
- 950 mm
- Yükseklik
- 500 mm
-
7.000 m³/h kapasite V-ÇTA-450/B Teknik veriler
- Kapasite
- 7.000 m³/h
- Basınç kaybı
- 300 Pa
- Motor gücü
- 1,5 kW
- En
- 950 mm
- Boy
- 950 mm
- Yükseklik
- 500 mm
-
10.000 m³/h kapasite V-ÇTA-500 Teknik veriler
- Kapasite
- 10.000 m³/h
- Basınç kaybı
- 300 Pa
- Motor gücü
- 2,2 kW
- En
- 1000 mm
- Boy
- 1000 mm
- Yükseklik
- 550 mm
-
12.500 m³/h kapasite V-ÇTA-560/A Teknik veriler
- Kapasite
- 12.500 m³/h
- Basınç kaybı
- 300 Pa
- Motor gücü
- 3 kW
- En
- 1100 mm
- Boy
- 1100 mm
- Yükseklik
- 600 mm
-
15.000 m³/h kapasite V-ÇTA-630/A Teknik veriler
- Kapasite
- 15.000 m³/h
- Basınç kaybı
- 600 Pa
- Motor gücü
- 5,5 kW
- En
- 1150 mm
- Boy
- 1150 mm
- Yükseklik
- 700 mm
-
20.000 m³/h kapasite V-ÇTA-630/B Teknik veriler
- Kapasite
- 20.000 m³/h
- Basınç kaybı
- 300 Pa
- Motor gücü
- 7,5 kW
- En
- 1150 mm
- Boy
- 1150 mm
- Yükseklik
- 700 mm
-
30.000 m³/h kapasite V-ÇTA-710 Teknik veriler
- Kapasite
- 30.000 m³/h
- Basınç kaybı
- 300 Pa
- Motor gücü
- 11 kW
- En
- 1200 mm
- Boy
- 1200 mm
- Yükseklik
- 750 mm
Uygulama alanı
Çatı üstü egzoz sistemleri · Yüksek basınç gerektiren, sıcak veya kirli hava taşıyan tahliye hatları.
Seri teknik özellikleri
V-ÇTA serisinin tamamı için geçerli değerler.
- Kapasite aralığı
- 4.000 – 30.000 m³/h
- Basınç kaybı
- 200 – 600 Pa
- Motor gücü
- 0,75 – 11 kW
- Motor konumu
- Harici (hava akışı dışında)
- Ölçüler – En
- 900 – 1200 mm
- Ölçüler – Boy
- 900 – 1200 mm
- Ölçüler – Yükseklik
- 450 – 750 mm
- Model sayısı
- 8 kapasite
Aralık değerleri seri içindeki en küçük ve en büyük model verilerinden alınmıştır. Model bazlı kesin değerler için soldaki kartları açın.
